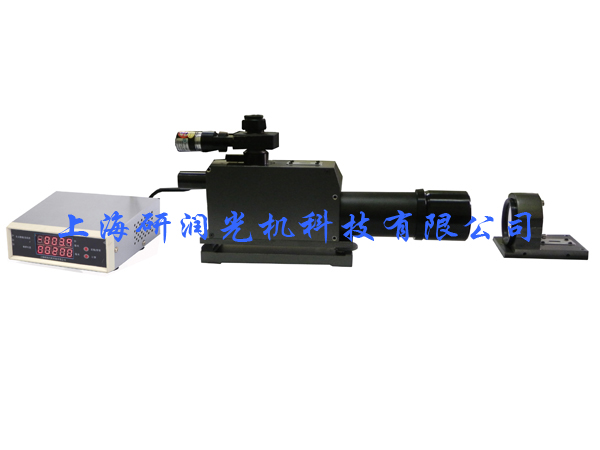

一、S1401數顯雙向精密自準直儀簡介：
S1401型數顯雙向精密自準直儀，采用光學自準直原理、二維測量結構和精密電子技術，能對機床、儀器精密導軌和精密平板的運動直線度和平直度可以做水平、垂直二維方向的角、線性值進行精密測試，工作效率優于目前單向同類儀器以及雙向普通儀器。它依靠現代電子技術大大的減少了測試誤差計算的大量數據，在測試時只需將數據直接采集，通過精密電子計算，即可方便的得到誤差數據。
二、S1401-15數顯雙向精密自準直儀儀器用途：
1.S1401型數顯雙向精密自準直儀，適用于各級計量單位、研究所、大專院校實驗室、工廠計量室，特別適用于車間加工和安裝調試現場。
2.與光學直角器(選配)、帶磁反射鏡(選配)聯合使用，可測量垂直導軌的平直度和垂直度。
3.與多面棱體(選配)聯合使用，可測量度盤的圓分度誤差。
4.取景器為本機選購部件，配合主機進行自準直測量，能使長距離找像操作快捷簡便。
三、S1401-15數顯雙向精密自準直儀儀器特點：
1.結構簡單，體積小；
2.精度高，操作更加便捷；
3.精密電子技術的應用，避免了大量的人為數據計算；
4.精密傳感技術的應用，數據采集更加精準；
5.配以一定的附件后，能擴大使用范圍的特點。
四、S1401-15數顯雙向精密自準直儀工作環境：
工作室應清潔，無振動，電源為220V，50HZ交流電，室溫常溫。
五、S1401-15數顯雙向精密自準直儀主要技術參數：
1、工作距離：0-15米；（可定制20米）
2、物鏡焦距：550毫米；
3、大通光口徑：54毫米；
4、目鏡放大倍率：15倍；
5、反射鏡直徑：52mm
6、測微目鏡視場：7mm；
7、分辨率：0.1″；
8、示值誤差：0.1″；
9、最小讀數值：0.1″；
10、鼓輪讀數0.002mm
11、測微鼓輪分度值（每格相當于）：
線度值----------L/200微米
角度值----------1.03秒≈1秒
此處L為反射鏡基座有效長度（毫米）
12、目鏡分劃板分度值（每格相當于）：
線度值----------100×L/200微米
角度值----------100×1.03秒
13、最大示值范圍：1600格
14、示值精度
當測微鼓輪不超一圈時±（0.5+0.01n）格
當測微鼓輪超過一圈時±（1.5+0.0015n）格
n 為測微鼓輪的測量格數。例如：測微鼓輪轉過一周，n =100格；轉過兩周，n =200格。
15、儀器主體外形尺寸（長×寬×高）：380mm×58mm×160mm
16、電源：220V，50HZ
六、S1401-15數顯雙向精密自準直儀選配附件：
1.帶磁反射鏡（特殊定貨）
2.光學直角器（特殊定貨）
3.取景器（特殊定貨） |
