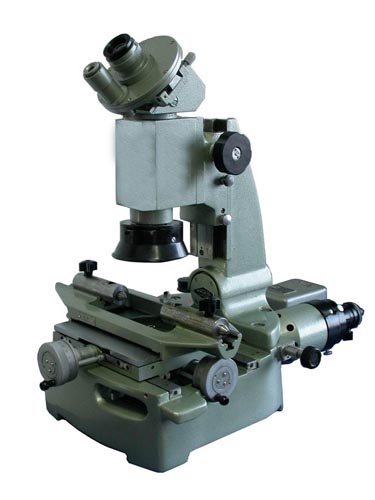

MC007系列小型工具顯微鏡
MC007系列（JGX-1）
一、JGX-1小型工具顯微鏡產品簡介：
JGX-1型小型工具顯微鏡是具有繁用性的精密光學計量儀器之一。測量范圍廣。精確可靠，操作方便。因而特別適用于精密機械制造與工具制造工業(yè)。主要使用范圍如下：
(1)測定形狀樣板，樣板刀等按照直角座標進行測定;
(2)測定螺紋；螺紋的中徑、外徑、內徑的測定，測定螺距，螺形角，螺形角對螺紋軸的輪廓位置和螺紋形狀（齒面的圓整性平坦性，平直性等）
(3)測定角度：測定螺紋梳形車刀，螺紋銑刀的螺形角，各種樣板銑刀的輪廓角和各種形狀樣板的角度等。
(4)本儀器也可作為觀察顯微鏡使用，例如作表面光潔度檢定及其他類似工作。
(5)本儀器可配用特殊設備與附件，并可變換不同的放大倍烽對于形狀復雜或微小工件的測定極為方便
二、JGX-1小型工具顯微鏡技術參數(shù)：
(1)測量精度: 測微鼓輪的精度：0.01mm
測角目鏡中的角度精度：1’
輪廓目鏡中的角度精度：10’
立桿傾斜度尺的精度：1°
(2) 測量范圍: 縱向行程：應用測微螺桿：0-25mm
應用測微螺桿及量塊：0-75mm
橫向行程
應用測微螺桿：0-25mm
測角目鏡角度分度范圍：0-360°
輪廓目鏡角度分度范圍：±7°
顯微鏡立柱側向傾斜范圍：≈±12°
顯微鏡懸臂伸出長度：≈83mm
工作臺和物鏡之間距離：最大130mm
頂針架所允許的工件長度：
不大于ф25的工件： 最長220mm
不大于ф55的工件： 最長100mm
V型支架裝夾工件的最大直徑：100mm
(3)放大倍數(shù):
|
物鏡放大倍率 |
總放大倍數(shù) |
工作距離 |
視場直徑 |
|
1X |
10X |
≈78mm |
≈21mm |
|
3X |
30X |
≈69mm |
≈7mm |
|
5X |
50X |
≈49mm |
≈4.2mm |
(4)外形尺寸: 寬：350mm 長：600mm 高：530mm
(5)重量: 21KG
|
