試樣切割機|MC004-Q-3A
|
|
|
試樣切割機|MC004-Q-3A
用途:

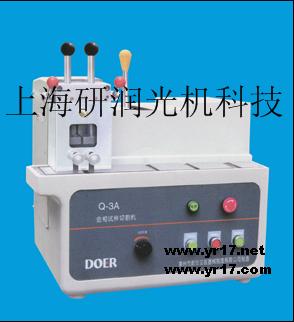

MC004-Q-3A試樣切割機是用于切割一般金相、巖相試樣材料，機身設有冷卻通道及開關，在切割時可通過配置好的冷卻液來帶走在切割中所產生的熱量，避免試樣過熱而燒傷組織。對巖石、陶瓷等試樣材料的切割，必須用金剛石砂輪片才可切割（金剛石砂輪片需特殊訂貨）。該機操作使用方便、安全可靠，是實驗室制樣必備設備之一。
砂輪主軸裝在搖臂軸承座里，通過三角帶的傳動而獲得砂輪片的轉速，切割進給量的快慢，決定于手動搖臂擺動的快慢。工作臺前上方是樣件快速夾緊機構，壓桿可上下任意動、夾緊、使用方便靈活，壓桿中空通冷卻液、壓塊下方為工作鉗口，有V型槽，供夾緊試樣用，工作臺上裝有透明有機玻璃防護罩，供切割時觀察防護之用，機體內有進出水道和冷卻液開關，冷卻液的流量大小，可根據切割需要任意調節或開關。
冷卻水箱是專供儲存冷卻液之用，配置好的冷卻液，可循環使用。對冷卻液一定要選用滑性較好的冷卻劑進行配置，切忌使用一般自來水作為冷卻液。
1.最大切割寬度 60mm
2.最大切割高度 80mm
3.切割功率:2.2kw
4.電源 380v 50Hz
5.獨立冷卻系統
6.外型尺寸:625 x500x645mm
7.最大切割面直徑 Ø55mm
8.砂輪片規格 250×2×32mm
9.電動機 y900L-2 2.2kw
10.外形尺寸 580×560×680mm
11.重量 130kg
|
|
|
 |
