MC030系列YR1000系列高精度電子自準直儀
MC030系列（YR1000U-3050、YR1000UH-3050）
一、YR1000系列高精度電子自準直儀產品簡介：

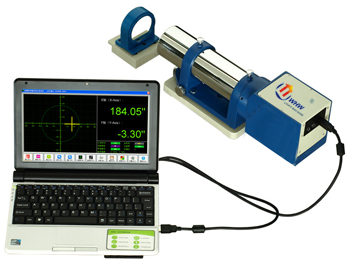

YR1000系列高精度電子自準直儀結合了我公司電子目鏡專利技術、高分辨率圖像傳感技術和高速嵌入式數字圖像處理技術，可同時對兩個方向的角度進行測量，提供最高0.2角秒的測量精度和最高1KHz的動態頻響。 YR1000由高精度電子讀數頭、物鏡管、可調底座、反光鏡、顯示控制器（或PC機）、激光快速找準器等構成。運行于顯示控制器的測量軟件可顯示大視野的電子目鏡及測量數據，并可將數據保存為Excel兼容格式；激光快速找準器用于快速找準和調整，采用LVDS接口的型號可提供高速測量的同時，電纜連接長度可達到30米。 用戶可通過選配其它測量配附件及測量軟件完成動態測量應用，包括對角度、直線度、垂直度、平行度、平面度、同軸度等的高精度測量。是精密機械制造、光學加工、航空航天、計量實驗室理想的角度測量?jī)x器。
二、YR1000系列高精度電子自準直儀產品特點：
產品特性： 最高0.2角秒中心測角精度； 最高1KHz頻響； XY雙軸同時測量； 大視野電子目鏡； 科學級高分辨率CCD傳感器； 長壽命LED光源； 全數字信號處理； 即插即用USB接口； 豐富的測量配附件；典型應用：精密機械安裝定位； 機械產品直線度、平面度、垂直度、平行度等精度保障； 精密旋轉臺檢測； 航空航天； 光學產品裝配及調整； 光學及機械結構穩定性或振動測試； 物理及光學實驗室。
三、YR1000系列高精度電子自準直儀技術參數：
|
型號 |
YR1000U-3050 |
YR1000UH-3050 |
|
物鏡焦距 |
300mm |
|
物鏡口徑 |
50mm (NA. = 90%) |
|
光源類型 |
大功率半導體光源（中心波長λ= 630nm） |
|
探測器 |
兩個科學級高分辨率探測器 |
|
目鏡 |
軟件顯示的大視野電子目鏡 |
|
測量頻響 |
25Hz TYP |
|
接口 |
USB 2.0 High Speed Interface |
|
測量距離 |
25米 |
10米 |
|
最大讀數視場 |
3000″ (arc sec. 角秒) |
2400″ (arc sec. 角秒) |
|
分辨率 |
0.1″ (arc sec. 角秒) |
0.05″ (arc sec. 角秒) |
|
測量精度 |
±100" |
±0.3″ (arc sec. 角秒) |
±0.2″ (arc sec. 角秒) |
|
±1000" |
±1″ (arc sec. 角秒) |
±0.5″ (arc sec. 角秒) |
|
重復性 |
0.1″ (arc sec. 角秒) |
0.05″ (arc sec. 角秒) |
|
外形尺寸（不含底座） |
360mm(L)×86mm(W)×105mm(H) |
|
重量（不含底座） |
3.5 KG | |
