MC007系列測量顯微鏡

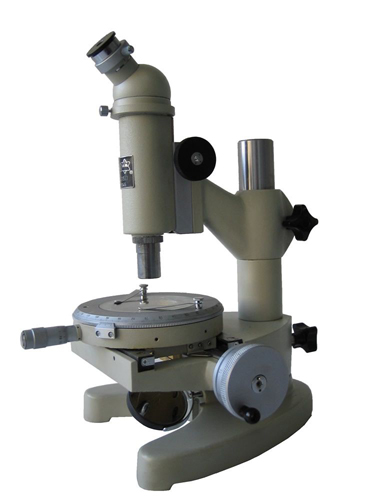

MC007系列（15J）
一、15J測量顯微鏡用途：
15J測量顯微鏡是光學計量儀器之一，它結構簡單，操作方便，適用范圍極廣，主要用途如下：
1. 直角坐標中測定長度，例如測定孔距，基面距離，刻線寬度，鍵槽寬度，狹縫寬度，通孔外圓直徑等等。
2. 轉動度盤測定角度，例如對刻度盤，樣板、量規(guī)，鉆孔模板及幾何形狀復雜的零件進行角度測量。
3. 用作觀察顯微鏡，以比較法檢查工作表面光潔度，鑒定冶金工業(yè)的礦石標本。檢定印刷照相制版，檢驗紡織纖維等等。
二、15J測量顯微鏡技術參數：
1、放大倍數：
|
物 鏡 |
目 鏡 |
顯微鏡
放大倍數 |
工作
距離 |
視場
直徑 |
|
放大倍數 / 數值孔徑 |
焦距 |
放大倍數 |
焦距 |
|
2.5×/ 0.08 |
43.40 |
10×
帶分劃板 |
25.00 |
25× |
58.84 |
5.6 |
|
10×/ 0.25 |
17.13 |
100× |
7.81 |
1.4 |
2、測量工作臺讀數裝置主要規(guī)格：X- Y軸移動測量范圍：50mmx13mm
3、測微器分度值：0.01mm
4、測量臺轉動范圍：不限
5、測量臺刻度盤分度范圍：00 ~ 360度
6、測量臺刻度盤之分度值：10
7、測量臺刻度盤游標讀數示值：6秒
8、測量精度:儀器示值誤差±(5+L/15)μm
儀器示值誤差: 包括測量誤差與儀器系統誤差。
注： 測量地點溫度變化（20度±30度）
L-被測件長度（mm）
9、儀器之主要尺寸：
測量臺與物鏡之間最大距離：80mm
測量工作臺直徑：120mm
10、儀器外形尺寸：高325×長262×寬220mm
11、儀器重量：約10.6Kg
|
